加热循环器UST系列

product & project

UST系列采⽤⾼温降温⼯艺，实现300℃~50℃降温；
配备加热冷却⼀体容器，换热⾯积⼤，升温和降温速率很快，导热油需求量也⽐较⼩；
可实现连续升降温；
循环密闭系统，⾼温没有油雾挥发，导热油不会被氧化和褐化；
带有矫正内循环温度探头PT100功能；
整个系统的液体循环是密闭的，系统带有膨胀容器，膨胀容器和液体循环是绝热的，不参与液体循环，只是机械连接，膨胀容器中的介质低于60℃；
许可通⼊15℃的循环⽔，使系统可控温度范围扩展到25℃~300℃

25000㎡

生产车间

超3亿

年产值

16000+

服务客户提供控温解决方案

制冷加热循环器

UST系列

控温范围：+10℃~ +300℃
特点：UC系列仅可控制导热介质温度，UST系列不仅可以控制导热介质温度还可以反应物料温度。

应用：各种反应器（微通道、玻璃、夹套反应器等）、蒸馏或萃取系统、实验室、大学、研究所、航空航天、汽车工业、半导体和电气测试、化学、制药、石化、生化、研发车间、航空航天和生物等行业。

观看视频了解更多

UST10°C~300°C

型号		UST-5530 UST-5530W	UST-7530 UST-7530W	UST-A1030 UST-A1030W	UST-A1530W	UST-A2530W	UST-A3830W	UST-A6030W	UST-A9530W
介质温度范围		RT+10℃～+300℃
控制系统		前馈PID ,无模型自建树算法，PLC控制器
温控模式选择		物料温度控制与设备出口温度控制模式可自由选择
温差控制		设备出口温度与反应物料温度的温差可控制、可设定
程序编辑		可编制20条程序，每条程序可编制25段步骤
通信协议		MODBUS RTU 协议 RS 485接口
外接入温度反馈		PT100或4～20mA或通信给定（默认PT100)
温度反馈		设备导热介质进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度
导热介质温控精度		±0.5℃						±1℃
反应物料温控精度		±1℃
加热功率 kW		5.5	7.5	10	15	25	38	60	95
冷却能力 kW AT	300 ℃	5.5	7.5	10	15	25	38	60	95
	200 ℃	5.5	7.5	10	15	25	38	60	95
	100 ℃	4	5	7	12	20	30	48	76
	65 ℃	1.8	2.2	3	5	8.5	12	19	30
流量/压力 MAX L/min bar		35	50	50	110	150	200	250	400
流量/压力 MAX L/min bar		2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5

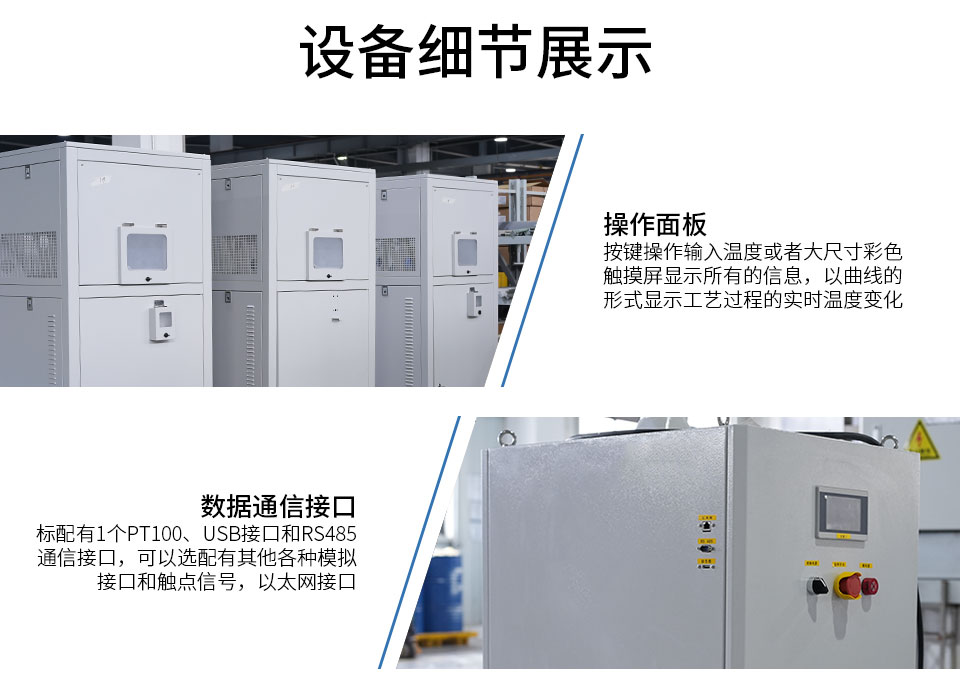

操作面板		7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式

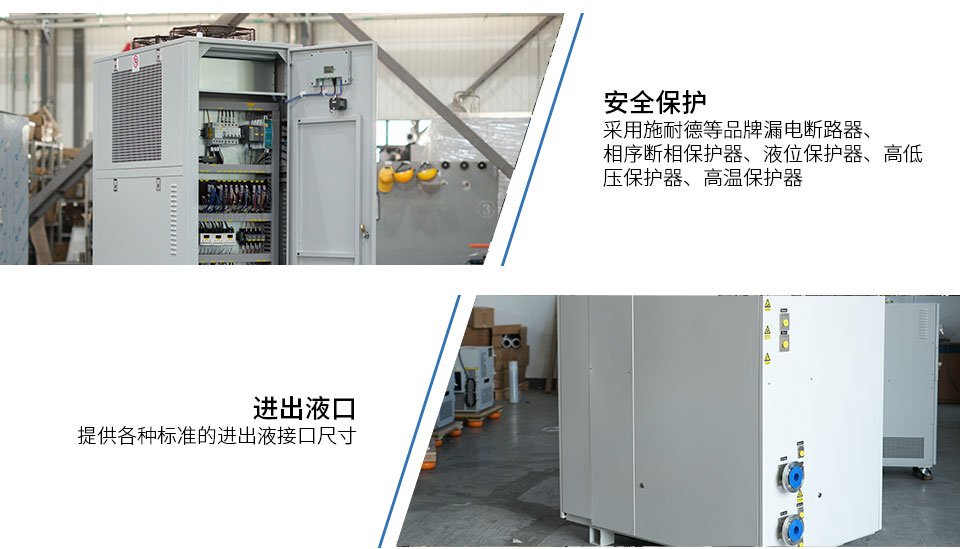

安全防护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。
密闭循环系统		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
接口尺寸		ZG3/4	ZG3/4	ZG3/4	ZG1	DN32 PN16	DN40 PN16	DN40 PN16	DN50 PN16
标配冷却器		铜管铝翅⽚⻛冷冷凝器			板式换热器/列管换热器
冷却水接口（仅带W水冷型）		ZG1/2	ZG1/2	ZG1/2	ZG3/4	DN20 PN16	DN25 PN16	DN32 PN16	DN40PN16
外形尺寸 cm		4070130	4570160	4570160	70100175	70100175	80120185	150100185	200145205
重量kg		110	120	160	195	265	395	615	950
标准电源		三相380V/50Hz 7kW MAX	三相380V/50Hz 9kW MAX	三相380V/50Hz 12kW MAX	三相380V/50Hz 17kW MAX	三相380V/50Hz 28kW MAX	三相380V/50Hz 41kW MAX	三相380V/50Hz 65kW MAX	三相380V/50Hz 96kW MAX
外壳材质		冷轧板喷塑（RAL7035）

UST10°C~360°C

型号		UST-7536W	UST-A1036W	UST-A1536W	UST-A2536W	UST-A3836W	UST-A6036W	UST-A9536W
介质温度范围		Water cool+10℃～+360℃
控制系统		前馈PID ,无模型自建树算法，PLC控制器
温控模式选择		物料温度控制与设备出口温度控制模式可自由选择
温差控制		设备出口温度与反应物料温度的温差可控制、可设定
程序编辑		可编制20条程序，每条程序可编制25段步骤
通信协议		MODBUS RTU 协议 RS 485接口
外接入温度反馈		PT100或4～20mA或通信给定（默认PT100)
温度反馈		设备导热介质进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度
导热介质温控精度		±0.5℃					±1℃
反应物料温控精度		±1℃
加热功率 kW		7.5	10	15	25	38	60	95
冷却能力 kW AT	350 ℃	7.5	10	15	25	38	60	95
	200 ℃	7.5	10	15	25	38	60	95
	100 ℃	5	7	12	20	30	48	76
	65 ℃	2.2	3	5	8.5	12	19	30
流量/压力 MAX L/min bar		50	50	110	150	200	250	400
流量/压力 MAX L/min bar		2	2	2.5	2.5	2.5	2.5	2.5
操作面板		7寸彩色触摸屏显示设定温度和测量温度,记录温度曲线，数据导出采用excel格式
安全防护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。
密闭循环系统		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
接口尺寸		ZG3/4	ZG3/4	ZG1	DN32 PN16	DN40 PN16	DN40 PN16	DN50 PN16
标配冷却器		板式换热器/列管换热器
冷却水接口（仅带W水冷型）		ZG1/2	ZG1/2	ZG3/4	DN20 PN16	DN25 PN16	DN32 PN16	DN40PN16
外形尺寸 cm		4570160	4570160	70100175	70100175	80120185	150100185	200145205
重量kg		120	160	195	265	395	615	950
标准电源		三相380V/50Hz 9kW MAX	三相380V/50Hz 12kW MAX	三相380V/50Hz 17kW MAX	三相380V/50Hz 28kW MAX	三相380V/50Hz 41kW MAX	三相380V/50Hz 65kW MAX	三相380V/50Hz 96kW MAX
外壳材质		冷轧板喷塑（RAL7035）
