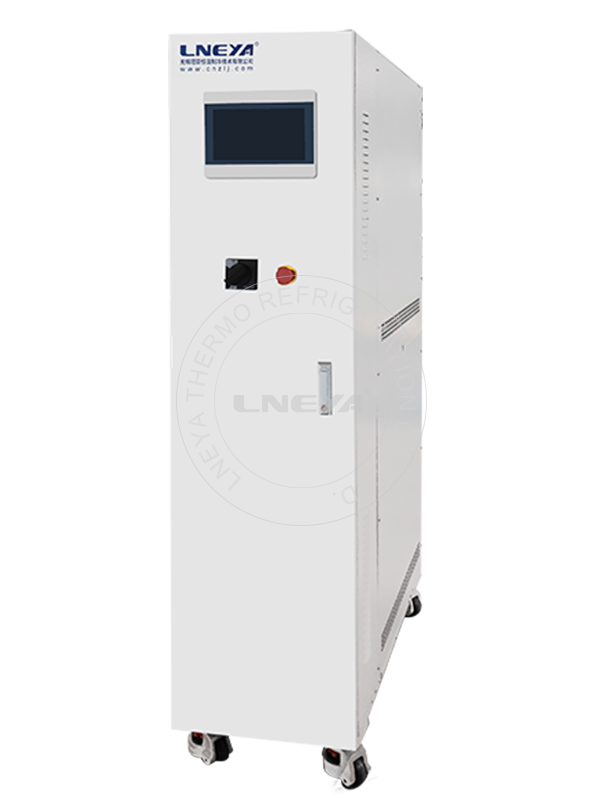

單通道系列 Single Channel Chiller
product & project
40℃以內加熱?式采?壓縮機熱?加熱。
Chiller循環系統采?全密閉設計、采?磁?驅動泵。
Chiller100%氦檢測，100%安規檢測，確保an全可靠。
chiller100%經過24?時連續運?拷機。
FLTZ變頻系列
冷凝器：微通道換熱器（?冷）板式換熱器（?冷）
蒸發器：板式換熱器
節流裝置：電?膨脹閥
循環系統：整個系統為全密閉系統，低溫不吸收空?中?份，不揮發導熱介質，低溫?動補充導熱介質進?循環系統。
外殼材質：冷軋板噴塑RAL7035
管路內部：含不銹鋼SUS304、銅、陶瓷、碳化硅、硅酮密封膠、PTFE
控制系統：PLC可編程控制器
通訊協議：RS485接?ModbusRTU協議以太?接?TCP/IP協議
操作界?：?錫冠亞定制7英?彩?觸摸屏，溫度曲線顯?\EXCEL數據導出
5℃～90℃
| 型號 | FLTZ-002 FLTZ-002W | FLTZ-003 FLTZ-003W | FLTZ-004 FLTZ-004W | FLTZ-006 FLTZ-006W | FLTZ-008 FLTZ-008W | FLTZ-010 FLTZ-010W | FLTZ-015 FLTZ-015W |
| 溫度范圍 | 5℃～90℃ | ||||||
| 控溫精度 | ±0.1℃（可定制±0.01℃控溫精度設備） | ||||||
| 制冷量at10℃ | 6kW | 8kW | 10kW | 15kW | 20kW | 25kW | 40kW |
| 內循環液容積 | 4L | 5L | 6L | 8L | 10L | 12L | 20L |
| 膨脹罐容積 | 10L | 10L | 15L | 15L | 20L | 25L | 35L |
| 制冷劑 | R410A | ||||||
| 載冷劑 | 硅油、氟化液、乙二醇水溶液、純凈水等（純凈水溫度需要控制10℃以上） | ||||||
| 進出接口 | Rc1/2 | Rc1/2 | Rc3/4 | Rc3/4 | Rc3/4 | Rc1 | Rc1 |
| 冷卻水口 | Rc1/2 | Rc1/2 | Rc3/4 | Rc1 | Rc1 | Rc1 | Rc1 1/8 |
| 冷卻水流量at20℃ | 1.5m3/h | 2m3/h | 2.5m3/h | 4m3/h | 4.5m3/h | 5.6m3/h | 9m3/h |
| ?藝過程溫度控制 | 可根據?創?模型?建樹算法和串級算法相結合來控制遠程?標溫度（動態控溫） | ||||||
| 外形尺寸 cm | 95*38*106 | 95*38*106 | 950*380*106 | 98*43*140 | 98*43*140 | 108*60*150 | 108*60*150 |
?-25℃～90℃
| 型號 | FLTZ-202 FLTZ-202W | FLTZ-203 FLTZ-203W | FLTZ-204 FLTZ-204W | FLTZ-206 FLTZ-206W | FLTZ-208 FLTZ-208W | FLTZ-210 FLTZ-210W | FLTZ-215 FLTZ-215W |
| 溫度范圍 | -25℃～90℃ | ||||||
| 控溫精度 | ±0.1℃（可定制±0.01℃控溫精度設備） | ||||||
| 流量 MAX | 10～25L/min | 15～45L/min | 25～75L/min | ||||
| 制冷量at-15℃ | 2kW | 3kW | 3.8kW | 6kW | 7.6kW | 10kW | 15kW |
| 內循環液容積 | 4L | 5L | 6L | 8L | 10L | 12L | 20L |
| 膨脹罐容積 | 10L | 10L | 15L | 15L | 20L | 25L | 35L |
| 制冷劑 | R404A | ||||||
| 載冷劑 | 硅油、氟化液、乙二醇水溶液等 | ||||||
| 進出接口 | Rc1/2 | Rc1/2 | Rc3/4 | Rc3/4 | Rc3/4 | Rc1 | Rc1 |
| 冷卻水接口 | Rc1/2 | Rc1/2 | Rc3/4 | Rc3/4 | Rc1 | Rc1 | Rc1 1/8 |
| 冷卻水流量at20℃ | 1.2m3/H | 1.6m3/H | 2.6m3/H | 3.6m3/H | 5.5m3/H | 7m3/H | 10.2m3/H |
| ?藝過程溫度控制 | 可根據?創?模型?建樹算法和串級算法相結合來控制遠程?標溫度（動態控溫） | ||||||
| 外形尺寸 cm | 95*38*106 | 95*38*106 | 95*38*106 | 98*43*140 | 98*43*140 | 108*60*150 | 108*60*150 |
?-45℃～90℃
| 型號 | FLTZ-402 FLTZ-402W | FLTZ-403 FLTZ-403W | FLTZ-404 FLTZ-404W | FLTZ-406 FLTZ-406W | FLTZ-408 FLTZ-408W | FLTZ-410 FLTZ-410W | FLTZ-415 FLTZ-415W |
| 溫度范圍 | -45℃～90℃ | ||||||
| 控溫精度 | ±0.1℃（可定制±0.01℃控溫精度設備） | ||||||
| 流量/壓力 MAX | 10～25L/min 5bar max | 15～45L/min 5bar max | 25～75L/min 5bar max | ||||
| 制熱 | 采用壓縮機制熱，防止冷凝器結霜技術 | ||||||
| 制冷量at-35℃ | 1kW | 1.4kW | 1.8kW | 2.5kW | 3.3kW | 5kW | 8kW |
| 內循環液容積 | 4L | 5L | 6L | 8L | 10L | 12L | 20L |
| 膨脹罐容積 | 10L | 10L | 15L | 15L | 20L | 25L | 35L |
| 制冷劑 | R404A | ||||||
| 載冷劑 | 硅油、氟化液、乙醇水溶液等 | ||||||
| 進出接口尺寸 | Rc1/2 | Rc1/2 | Rc3/4 | Rc3/4 | Rc3/4 | Rc1 | Rc1 |
| 冷卻水接口 | Rc1/2 | Rc3/4 | Rc3/4 | Rc1 | Rc1 | Rc1 | Rc1 1/8 |
| 冷卻水流量at20℃ | 1.5m3/H | 2.4m3/H | 3.5m3/H | 5m3/H | 5.5m3/H | 6m3/H | 8m3/H |
| ?藝過程溫度控制 | 可根據?創?模型?建樹算法和串級算法相結合來控制遠程?標溫度（動態控溫） | ||||||
| 外形尺寸 cm | 95*38*106 | 95*38*106 | 95*38*106 | 98*43*140 | 98*43*140 | 108*50*150 | 108*50*150 |
-80℃～+90℃
| 型號 | FLTZ-803W | FLTZ-805W | FLTZ-806W | FLTZ-808W | FLTZ-810W |
| 溫度范圍 | -80℃～+90℃ | ||||
| 控溫精度 | ±0.1℃（可定制±0.01℃控溫精度設備） | ||||
| 流量/壓力 MAX | 7～25L/min 5bar | 12～45L/min 6bar | |||
| 制冷量at-70℃ | 0.6kW | 1kW | 1.5kW | 2kW | 3kW |
| 加熱功率 | 2kW | 2kW | 2kW | 3.5kW | 3.5kW |
| 內循環液容積 | 4L | 5L | 6L | 8L | 10L |
| 膨脹罐容積 | 10L | 10L | 15L | 15L | 20L |
| 導熱介質 | 氟化液 | ||||
| 進出接口 | Rc1/2 | Rc1/2 | Rc3/4 | Rc3/4 | Rc3/4 |
| 冷卻水接口 | Rc3/4 | Rc3/4 | Rc3/4 | Rc1 | Rc1 |
| 冷卻水a(chǎn)t20℃ | 1.8m3/h | 2.5m3/h | 3m3/h | 5m3/h | 6m3/h |
| 斷路器 | 25A | 25A | 32A | 40A | 50A |
| ?藝過程溫度控制 | 可根據?創?模型?建樹算法和串級算法相結合來控制遠程?標溫度（動態控溫） | ||||
-100℃～+90℃
| 型號 | FLTZ-1002W | FLTZ-1004W |
| 溫度范圍 | -100℃～+90℃ | |
| 控溫精度 | ±0.1℃（可定制±0.01℃控溫精度設備） | |
| 流量 MAX | 7～25L/min | 12～45L/min |
| 制冷量at-90℃ | 1.5kW | 3kW |
| 加熱功率 | 3.5kW | 5.5kW |
| 內循環液容積 | 5L | 8L |
| 膨脹罐容積 | 10L | 15L |
| 導熱介質 | 氟化液 | |
| 導熱介質接口 | Rc3/4 | Rc3/4 |
| 冷卻水接口 | Rc3/4 | Rc1 |
| 冷卻水a(chǎn)t20℃ | 50L/min 2bar~7bar | 100L/min 2bar~7bar |
| 斷路器 | 32A | 63A |
| ?藝過程溫度控制 | 可根據?創?模型?建樹算法和串級算法相結合來控制遠程?標溫度（動態控溫） | |
15℃～25℃
| 型號 | FLTZ-001S | FLTZ-002S FLTZ-002WS | FLTZ-003S FLTZ-003WS | FLTZ-004S FLTZ-004WS | FLTZ-006S FLTZ-006WS | FLTZ-008WS | FLTZ-010WS |
| 溫度范圍 | 15℃～25℃ | ||||||
| 控溫精度 | ±0.005℃ 設備出口溫度控制精度 | ||||||
| 流量 | 7L/min 3bar | 15L/min at 4bar | 30L/min at 4bar | 75L/min at 4bar | |||
| 制熱 | 采用壓縮機制熱，防止冷凝器結霜技術 | ||||||
| 制冷量@20℃ | 3kW | 7kW | 10.5kW | 14kW | 21kW | 28kW | 35kW |
| 液體容積 | 8L | 15L | 20L | 30L | 50L | 60L | 80L |
| 制冷劑 | R1234fa （ODP=0 GWP=4） | ||||||
| 載冷劑 | 純凈水 | ||||||
| 控制器 | PLC，模糊PID控制算法，具備串級控制算法 | ||||||
| 溫度控制 | 導熱介質出口溫度控制模式 pt100 | ||||||
| 外接溫度傳感器：（PT100或4～20mA或通信給定）控制模式（串級控制） | |||||||
| 通信協議 | 以太網接口TCP/IP協議 | ||||||
| RS485接口 modbus RTU協議 | |||||||
| 設備內部溫度反饋 | 設備導熱介質出口溫度、介質進口溫度、制冷系統冷凝溫度、壓縮機排吸氣溫度、冷卻水溫度（水冷設備有） | ||||||
| 系統壓力 | 制冷系統壓力采集高低壓壓力傳感器 | ||||||
| 循環系統壓力采集進出口位置采用壓力傳感器 | |||||||
| 循環泵 | 磁力無機械密封循環泵 | ||||||
| 蒸發器 | 板式換熱器 | ||||||
| 冷凝器 | 微通道冷凝器（風冷） | ||||||
| 板式換熱器（水冷），特別注意：需要使用清潔廠務水 | |||||||
| 制冷節流 | 電子膨脹閥 | ||||||
| 操作面板 | 7英寸彩色觸摸屏，溫度曲線顯示\EXCEL 數據導出 | ||||||
| 安全防護 | 具有自我診斷功能；相序斷相保護器、冷凍機過載保護；壓力保護，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||||
| 系統撿漏 | 制冷系統100%氦檢出廠 循環系統100%氦檢出廠 | ||||||
| 進出接口尺寸 | Rc1/2 | Rc3/4 | Rc3/4 | Rc3/4 | Rc3/4 | Rc1 | Rc1 |
| 冷卻水接口 | Rc1/2 | Rc1/2 | Rc3/4 | Rc3/4 | Rc3/4 | Rc1 | Rc1 |
| 外殼 | 冷軋板噴塑RAL7035 | ||||||
產品優勢：
Chiller高精度冷熱循環器整個系統為全密閉系統，低溫不吸收空?中?份，不揮發導熱介質，低溫?動補充導熱介質進?循環系統。?錫冠亞定制7英?彩?觸摸屏，溫度曲線顯?\EXCEL數據導出。
- 40℃以內加熱?式采?壓縮機熱?加熱。
- Chiller循環系統采?全密閉設計、采?磁?驅動泵。
- Chiller100%氦檢測，100%安規檢測，確保安全可靠。
- chiller100%經過24?時連續運?拷機。
-100~+90控溫范圍
±0.01℃控溫精度
5000+年產量
