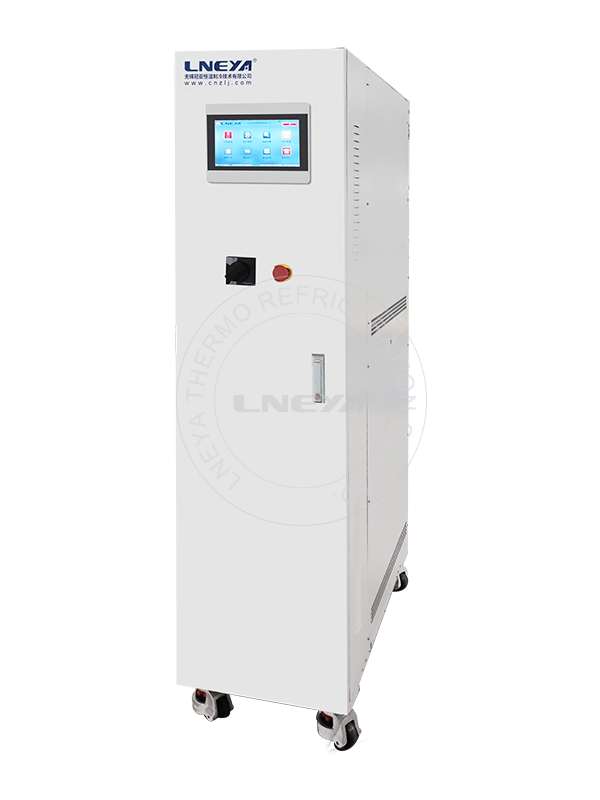

雙通道系列 Dual Channel Chiller
product & project
多通道獨?控溫，可以具備單獨的溫度范圍、冷卻加熱
能?、導熱介質流量等，采?獨?的兩套系統，根據所需
的溫度范圍選擇采?蒸汽壓縮制冷，或者采?ETCU?
壓縮機換熱系統，系統可通?膨脹罐、冷凝器、冷卻?系
統等，可以有效減少設備尺?，減少操作步驟。
_01-2.jpg)
變頻多通道系列
冷凝器：微通道換熱器（?冷）板式換熱器（?冷）
蒸發器：板式換熱器
節流裝置：電?膨脹閥
循環系統：整個系統為全密閉系統，低溫不吸收空?中?份，不揮發導熱介質，低溫?動補充導熱介質進?循環系統。
外殼材質：冷軋板噴塑RAL7035
管路內部：含不銹鋼SUS304、銅、陶瓷、碳化硅、硅酮密封膠、PTFE
控制系統：PLC可編程控制器
通訊協議：RS485接?ModbusRTU協議以太?接?TCP/IP協議
操作界?：?錫冠亞定制7英?彩?觸摸屏，溫度曲線顯?\EXCEL數據導出
_02.jpg)
_03.jpg)
_04.jpg)
_05.jpg)
_07.jpg)
-20℃～+90℃
| 型號 | FLTZ-203W-2T | |
| 管道 | 通道1 | 通道2 |
| 溫度范圍 | -20℃～+90℃ | -20℃～+90℃ |
| 控溫精度 | ±0.1℃（可定制±0.01℃控溫精度設備） | |
| 制冷量 | 4kW@-10℃ | 4kW@-10℃ |
| 加熱能力 | 2kW | 2kW |
| 流量/壓力 MAX | 20L/min 0.5MPa | 20L/min 0.5MPa |
| 導熱介質接口 | Rc3/4 | Rc3/4 |
| 環境溫度 | 10～35℃ | 10～35℃ |
| 環境濕度 | 30～70% | 30～70% |
| 冷卻水溫度 | 15～20℃ | 15～20℃ |
| 冷卻水流量 | 20L/min | 20L/min |
| 斷路器 | 30A | |
| ?藝過程溫度控制 | 可根據?創?模型?建樹算法和串級算法相結合來控制遠程?標溫度（動態控溫） | |
| 重量 | 400kg | |
| 外形尺寸 cm | 50*90*160 | |
-45℃～+40℃
| 型號 | FLTZ-406W/ETCU-015W | |
| 管道 | 通道1 | 通道2 |
| 溫度范圍 | -45℃～+40℃ | +10℃～+80℃ |
| 溫度穩定度 | ±0.1℃（可定制±0.01℃控溫精度設備） | |
| 冷卻能力 | 11kW@-20℃ 5kW@-40℃ | 13kW@+10℃ |
| 加熱能力 | 2kW | 6kW |
| 流量/壓力 MAX | 17L/min 0.7MPa | 17L/min 0.7MPa |
| 導熱介質接口 | Rc3/4 | Rc3/4 |
| 環境溫度 | 10～35℃ | 10～35℃ |
| 環境濕度 | 30～70% | 30～70% |
| 冷卻水溫度 | 15～20℃ | 15～20℃ |
| 冷卻水流量 | 40L/min | 20L/min |
| 斷路器 | 80A | |
| ?藝過程溫度控制 | 可根據?創?模型?建樹算法和串級算法相結合來控制遠程?標溫度（動態控溫） | |
| 重量 | 550kg | |
| 外形尺寸 cm | 60*100*185 | |
-45℃~90℃
| 型號 | FLTZ-203W/2T雙系統 | FLTZ-305W/2T 雙系統 | FLTZ-406W/2T 雙系統 | |||
| 溫度范圍 | -20℃~90℃ | -30℃~90℃ | -45℃~90℃ | |||
| 控溫精度 | ±0.1℃（可定制±0.01℃控溫精度設備） | |||||
| 流量/壓力 MAX | 15~45L/min 6bar | |||||
| 制熱 | 2.5kW | 2.5kW | 2.5kW | 2.5kW | 3.5kW | 3.5kW |
| 制冷量 | 3kW at-15℃ | 3kW at-15℃ | 5kW at-15℃ | 5kW at-15℃ | 2.5kW at -35℃ | 2.5kW at -35℃ |
| 內循環液容積 | 5L | 5L | 8L | 8L | 8L | 8L |
| 膨脹罐容積 | 15L | 25L | 25L | |||
| 導熱介質 | 氟化液、防凍液、導熱硅油等 | |||||
| 制冷劑 | R404A/ R448 | |||||
| 導熱介質接口 | Rc3/4 | |||||
| 冷卻水接口 | Rc3/4 | |||||
| 冷卻水 | 50L/min at20℃ | 60L/min at20℃ | 50L/min at20℃ | |||
| 電源 | 三相220V / 三相400V /三相460V | |||||
| ?藝過程溫度控制 | 可根據?創?模型?建樹算法和串級算法相結合來控制遠程?標溫度（動態控溫） | |||||
_08.jpg)
產品優勢：
Chiller高精度冷熱循環器整個系統為全密閉系統，低溫不吸收空?中?份，不揮發導熱介質，低溫?動補充導熱介質進?循環系統。?錫冠亞定制7英?彩?觸摸屏，溫度曲線顯?\EXCEL數據導出。
- 40℃以內加熱?式采?壓縮機熱?加熱。
- Chiller循環系統采?全密閉設計、采?磁?驅動泵。
- Chiller100%氦檢測，100%安規檢測，確保安全可靠。
- chiller100%經過24?時連續運?拷機。
-45~+90控溫范圍
±0.01℃控溫精度
5000+年產量
