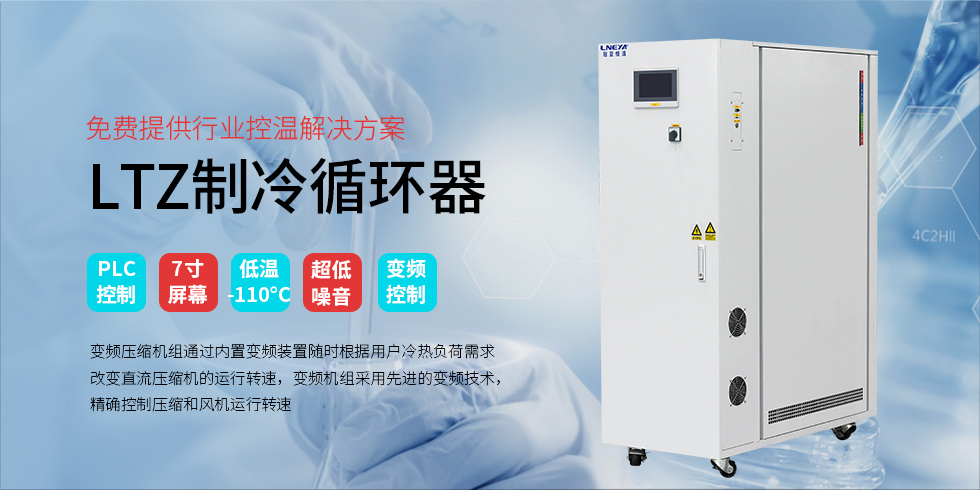

LTZ變頻系列冷凍機
product & project
冠亞制冷的中型單流體低溫冷凍機LTZ系列，制冷溫度范圍從-115~90℃，制冷速度快，安全可靠，用于液體快速制冷，廣泛應用于石化、制藥、生化、凍干、制藥等高科技行業。
產品采用7寸彩色觸摸屏顯示輸入、溫度曲線記錄，整個系統為全密閉系統，低溫運行過程無吸水，保證冷導熱介質的純度，防止冰晶，提高導熱液壽命。
LTZ變頻系列冷凍機
溫度控制范圍：-115°C至90°C，可以滿足不同溫度；
采用二次過冷技術，制冷迅速，制冷溫度低；
應用：各種反應器、蒸餾或萃取系統、實驗室、研究所、化學、制藥、石化、生化、醫院、研發車間、半導體測試、航空航天、生物和其他行業。
?-40℃～90℃
| 型號 | LTZ4-2H LTZ4-2WH | LTZ4-4H LTZ4-4WH | LTZ4-6H LTZ4-6WH | LTZ4-10H LTZ4-10WH | |
| 溫度范圍 | -40℃～90℃ | ||||
| 溫控控制 | PLC控制器, 控制出口溫度,7寸觸摸屏 | ||||
| 控溫精度 | ±0.3℃ | ||||
| 溫度反饋 | 溫度反饋 PT100 (進口溫度、出口溫度） | ||||
| 加熱功率 | 2.5kW | 5.5kW | 7.5kW | 10kW | |
| 制冷量 | -15℃ | 2kW | 4.5kW | 7kW | 11.5kW |
| -35℃ | 0.7kW | 1.5kW | 2.3kW | 3.8kW | |
| 流量/壓力 MAX | 20L/min 2bar | 35L/min 2bar | 50L/min 2bar | 100L/min 2bar | |
| 壓縮機 | 品牌壓縮機（變頻） | ||||
| 蒸發器 | 板式換熱器 | ||||
| 操作面板 | 7寸彩色觸摸屏顯示設定溫度和測量溫度,記錄溫度曲線，數據導出采用excel格式 | ||||
| 安全防護 | 具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||
| 制冷劑 | R-404A/R507 | ||||
| 接口尺寸 | Rc3/4 | Rc3/4 | Rc1 | Rc1 | |
| 標準電源 | 三相380V/50Hz 6kW MAX | 三相380V/50Hz 11.5kW MAX | 三相380V/50Hz 15kW MAX | 三相380V/50Hz 25kW MAX | |
| 外殼材質 | 冷軋板噴塑 （RAL7035） | ||||
| 通信協議 | MODBUS RTU協議 RS485接口 | ||||
| 風冷外形尺寸cm | 40*90*165 | 55*70*175 | 65*85*185 | 70*85*185 | |
| 水冷外形尺寸cm | 40*90*165 | 55*70*175 | 65*85*185 | 70*85*185 | |
| 冷卻水流量/口徑（不超過32℃） | 1.4m3/h ZG1/2 | 2.4m3/h ZG3/4 | 3.6m3/h ZG1 | 4.6m3/h ZG1 1/2 | |
| 重量 | 180kg | 260kg | 320kg | 390kg | |
| 選配電源 | 非標準電源需定制 | ||||
?5℃～90℃
| 型號 | LTZ-2H LTZ-2WH | LTZ-4H LTZ-4WH | LTZ-6H LTZ-6WH | LTZ-10H LTZ-10WH | |
| 溫度范圍 | 5℃～90℃ (乙二醇水溶液） | ||||
| 溫控控制 | PLC控制器, 控制出口溫度,7寸觸摸屏 | ||||
| 控溫精度 | ±0.3℃ | ||||
| 溫度反饋 | 溫度反饋 PT100 (進口溫度、出口溫度） | ||||
| 加熱功率 | 3.5kW | 5.5kW | 7.5kW | 15kW | |
| 制冷量 | 10℃ | 4kW | 8 kW | 12kW | 20kW |
| 流量/壓力 MAX | 20L/min 2bar | 35L/min 2bar | 50L/min 2bar | 100L/min 2bar | |
| 壓縮機 | 品牌壓縮機（變頻） | ||||
| 蒸發器 | 板式換熱器 | ||||
| 操作面板 | 7寸彩色觸摸屏顯示設定溫度和測量溫度,記錄溫度曲線，數據導出采用excel格式 | ||||
| 安全防護 | 具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||
| 制冷劑 | R407C | ||||
| 接口尺寸 | Rc3/4 | Rc3/4 | Rc1 | Rc1 | |
| 標準電源 | 三相380V/50Hz 7kW MAX | 三相380V/50Hz 12kW MAX | 三相380V/50Hz 17kW MAX | 三相380V/50Hz 29kW MAX | |
| 外殼材質 | 冷軋板噴塑 （RAL7035） | ||||
| 通信協議 | MODBUS RTU協議 RS485接口 | ||||
| 風冷外形尺寸cm | 40*90*165 | 55*110*170 | 55*110*170 | 100*150*195 | |
| 水冷外形尺寸cm | 40*90*165 | 40*90*165 | 40*90*165 | 95*145*185 | |
| 冷卻水流量/口徑（不超過32℃） | 1.9m3/h ZG3/4 | 3.6m3/h ZG1 | 4m3/h ZG1 | 7.5m3/h DN40 | |
| 重量 | 270kg | 320kg | 360kg | 600kg | |
| 選配電源 | 非標準電源需定制 | ||||
10℃～30℃
| 型號 | LTZ-6 LTZ-6W | LTZ-10 LTZ-10W | LTZ-15 LTZ-15W | LTZ-20W | LTZ-30W | LTZ-40W |
| 溫度范圍 | 10℃～30℃（ 低于10℃使用乙二醇水溶液） | |||||
| 溫控控制 | PLC控制器, 控制出口溫度,7寸觸摸屏 | |||||
| 控溫精度 | ±0.5℃ | |||||
| 溫度反饋 | 溫度反饋 PT100 (進口溫度、出口溫度） | |||||
| 制冷量 20℃ | 23kW | 40kW | 58kW | 79kW | 110kW | 155kW |
| 流量/壓力 MAX | 5m3/h 2bar | 5m3/h 2bar | 11m3/h 2bar | 14m3/h 2bar | 19m3/h 2bar | 28m3/h2bar |
| 壓縮機 | 品牌壓縮機（變頻） | 品牌壓縮機 | ||||
| 蒸發器 | 板式換熱器 | |||||
| 操作面板 | 7寸彩色觸摸屏顯示設定溫度和測量溫度,記錄溫度曲線，數據導出采用excel格式 | |||||
| 安全防護 | 具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。 | |||||
| 制冷劑 | R407C | R410A | ||||
| 接口尺寸 | DN25 | DN32 | DN40 | DN50 | DN50 | DN65 |
| 標準電源 | 三相380V/50Hz 9kW MAX | 三相380V/50Hz 14kW MAX | 三相380V/50Hz 22kW Max | 三相380V/50Hz 26kW | 三相380V/50Hz 38kW | 三相380V/50Hz 48kW |
| 風冷外形尺寸cm | 55*110*170 | 100*150*195 | 145*245*225 | 145*245*225 | / | / |
| 水冷外形尺寸cm | 40*90*165 | 95*145*185 | 100*150*185 | 200*145*205 | 250*145*225 | 250*145*225 |
| 冷卻水流量/口徑（不超過32℃） | 4m3/h DN25 | 10m3/h DN40 | 14m3/h DN50 | 17m3/h DN50 | 25m3/h DN65 | 38m3/h DN50 |
| 重量 | 360kg | 600kg | 800kg | 950kg | 1100kg | 1350kg |
| 選配電源 | 非標準電源需定制 | |||||
-25℃～30℃
| 型號 | LTZ2-6 LTZ2-6W | LTZ2-10 LTZ2-10W | LTZ2-15 LTZ2-15W | LTZ2-20W | LTZ2-30W | LTZ2-40W | |
| 溫度范圍 | -25℃～30℃ | ||||||
| 溫控控制 | PLC控制器, 控制出口溫度,7寸觸摸屏 | ||||||
| 控溫精度 | ±0.5℃ | ||||||
| 溫度反饋 | 溫度反饋 PT100 (進口溫度、出口溫度） | ||||||
| 制冷量 | -5℃ | 10.2kW | 18kW | 26.5kW | 28.4kW | 58.5kW | 64.5kW |
| -15℃ | 7kW | 11kW | 16.2kW | 18.2kW | 39.6kW | 43.32kW | |
| 流量/壓力 MAX | 2.5m3/h 2bar | 4.2m3/h 2bar | 6m3/h 2bar | 6.7m3/h 2bar | 15m3/h 2bar | 15m3/h 2bar | |
| 壓縮機 | 品牌壓縮機（變頻） | ||||||
| 蒸發器 | 板式換熱器 | ||||||
| 操作面板 | 7寸彩色觸摸屏顯示設定溫度和測量溫度,記錄溫度曲線，數據導出采用excel格式 | ||||||
| 安全防護 | 具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||||
| 制冷劑 | R404A/R507 | ||||||
| 接口尺寸 | DN20 | DN25 | DN32 | DN32 | DN50 | DN50 | |
| 標準電源 | 三相380V/50Hz 9kW MAX | 三相380V/50Hz 14kW MAX | 三相380V/50Hz 22kW Max | 三相380V/50Hz 25kW Max | 三相380V/50Hz 35kW MAX | 三相380V/50Hz 38kW MAX | |
| 風冷外形尺寸cm | 55*110*170 | 100*150*195 | 100*150*215 | / | / | / | |
| 水冷外形尺寸cm | 40*90*165 | 95*145*185 | 100*150*185 | 100*150*185 | 200*145*205 | 200*145*205 | |
| 冷卻水流量/口徑（≤32℃） | 4m3/h DN25 | 6.5m3/h DN32 | 9m3/h DN40 | 9m3/h DN40 | 19m3/h DN65 | 21m3/h DN65 | |
| 重量 | 360kg | 600kg | 800kg | 950kg | 1100kg | 1350kg | |
| 選配電源 | 非標準電源需定制 | ||||||
-45℃～20℃
| 型號 | LTZ4-6 LTZ4-6W | LTZ4-10 LTZ4-10W | LTZ4-15 LTZ4-15W | LTZ4-20W | LTZ4-30W | LTZ4-40W | |
| 溫度范圍 | -45℃～20℃ | ||||||
| 溫控控制 | PLC控制器, 控制出口溫度,7寸觸摸屏 | ||||||
| 控溫精度 | ±0.5℃ | ||||||
| 溫度反饋 | 溫度反饋 PT100 (進口溫度、出口溫度） | ||||||
| 制冷量 | -20℃ | 5.7kW | 9.9kW | 14.8kW | 18.5kW | 28.1kW | 32.4kW |
| -35℃ | 2.85kW | 5.03kW | 7.7kW | 10.8kW | 14.5kW | 17.4kW | |
| 流量/壓力 MAX | 1.5m3/h 2bar | 2.4m3/h 2bar | 3.5m3/h 2bar | 4.5m3/h 2bar | 6.8m3/h 2bar | 7.7m3/h 2bar | |
| 壓縮機 | 品牌壓縮機（變頻） | ||||||
| 蒸發器 | 板式換熱器 | ||||||
| 操作面板 | 7寸彩色觸摸屏顯示設定溫度和測量溫度,記錄溫度曲線，數據導出采用excel格式 | ||||||
| 安全防護 | 具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||||
| 制冷劑 | R404A | ||||||
| 接口尺寸 | DN15 | DN20 | DN25 | DN25 | DN32 | DN40 | |
| 標準電源 | 三相380V/50Hz 7.5kW MAX | 三相380V/50Hz 14kW MAX | 三相380V/50Hz 15kW MAX | 三相380V/50Hz 23kW MAX | 三相380V/50Hz 35kW MAX | 三相380V/50Hz 38kW MAX | |
| 風冷外形尺寸cm | 55*110*170 | 80*120*185 | 100*150*185 | / | / | / | |
| 水冷外形尺寸cm | 40*90*165 | 80*120*185 | 100*150*185 | 100*150*185 | 200*145*205 | 200*145*205 | |
| 冷卻水流量/口徑（≤32℃） | 4m3/h DN25 | 4.9m3/h DN32 | 8.3m3/h DN40 | 9m3/h DN40 | 16m3/h DN50 | 20m3/h DN65 | |
| 重量 | 340kg | 650kg | 800kg | 950kg | 1100kg | 1350kg | |
| 選配電源 | 非標準電源需定制 | ||||||
-60℃～-30℃
| 型號 | LTZ6-6 LTZ6-6W | LTZ6-10 LTZ6-10W | LTZ6-15 LTZ6-15W | LTZ6-20W | LTZ6-30W | LTZ6-40W | |
| 溫度范圍 | -60℃～-30℃ | ||||||
| 溫控控制 | PLC控制器, 控制出口溫度,7寸觸摸屏 | ||||||
| 控溫精度 | ±0.5℃ | ||||||
| 溫度反饋 | 溫度反饋 PT100 (進口溫度、出口溫度） | ||||||
| 制冷量 | -40℃ | 6.2kW | 9.1kW | 12.8kW | 17.5kW | 28kW | 31.7kW |
| -55℃ | 4.9kW | 7.2kW | 10kW | 13.8kW | 22.1kW | 25.1kW | |
| 流量/壓力 MAX | 2.4m3/h 2bar | 3.8m3/h 2bar | 5.3m3/h 2bar | 7m3/h 2bar | 10m3/h 2bar | 12.1m3/h 2bar | |
| 壓縮機 | 品牌壓縮機（變頻） | ||||||
| 蒸發器 | 板式換熱器 | ||||||
| 操作面板 | 7寸彩色觸摸屏顯示設定溫度和測量溫度,記錄溫度曲線，數據導出采用excel格式 | ||||||
| 安全防護 | 具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||||
| 制冷劑 | R404A/R23 | ||||||
| 接口尺寸 | DN20 | DN25 | DN32 | DN32 | DN40 | DN40 | |
| 標準電源 | 三相380V/50Hz 13.5kW MAX | 三相380V/50Hz 21kW MAX | 三相380V/50Hz 28kW MAX | 三相380V/50Hz 43kW MAX | 三相380V/50Hz 63kW MAX | 三相380V/50Hz 73kW MAX | |
| 風冷外形尺寸cm | 80*120*185 | 100*150*185 | 145*250*225 | / | / | / | |
| 水冷外形尺寸cm | 70*100*185 | 100*150*185 | 100*150*185 | 200*145*205 | 250*145*225 | 250*145*225 | |
| 冷卻水流量/口徑（≤32℃） | 5m3/h DN32 | 8m3/h DN40 | 12m3/h DN50 | 14m3/h DN50 | 25m3/h DN65 | 30m3/h DN80 | |
| 重量 | 450kg | 850kg | 1000kg | 1200kg | 1600kg | 2000kg | |
| 選配電源 | 非標準電源需定制 | ||||||
-80℃～-50℃
| 型號 | LTZ8-6 LTZ8-6W | LTZ8-10 LTZ8-10W | LTZ8-15 LTZ8-15W | LTZ8-20W | LTZ8-30W | LTZ8-40W | |
| 溫度范圍 | -80℃～-50℃ | ||||||
| 溫控控制 | PLC控制器, 控制出口溫度,7寸觸摸屏 | ||||||
| 控溫精度 | ±0.5℃ | ||||||
| 溫度反饋 | 溫度反饋 PT100 (進口溫度、出口溫度） | ||||||
| 制冷量 | -60℃ | 5.8kW | 8.6kW | 12kW | 16.5kW | 26.6kW | 30kW |
| -70℃ | 3.7kW | 5.5kW | 7.7kW | 10.6kW | 17kW | 19.2kW | |
| 流量/壓力 MAX | 2.3m3/h 2bar | 3.4m3/h 2bar | 4.6m3/h 2bar | 6.5m3/h 2bar | 11m3/h 2bar | 12m3/h 2bar | |
| 壓縮機 | 品牌壓縮機（變頻） | ||||||
| 蒸發器 | 板式換熱器 | ||||||
| 操作面板 | 7寸彩色觸摸屏顯示設定溫度和測量溫度,記錄溫度曲線，數據導出采用excel格式 | ||||||
| 安全防護 | 具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||||
| 制冷劑 | R404A/R508B/R23 | ||||||
| 接口尺寸 | DN20 | DN25 | DN25 | DN32 | DN40 | DN40 | |
| 標準電源 | 三相380V/50Hz 13.5kW MAX | 三相380V/50Hz 21kW MAX | 三相380V/50Hz 28kW MAX | 三相380V/50Hz 43kW MAX | 三相380V/50Hz 63kW MAX | 三相380V/50Hz 73kW MAX | |
| 風冷外形尺寸cm | 80*120*185 | 100*150*185 | 145*250*225 | / | / | / | |
| 水冷外形尺寸cm | 70*100*185 | 100*150*185 | 100*150*185 | 200*145*205 | 250*145*225 | 250*145*225 | |
| 冷卻水流量/口徑（≤32℃） | 5m3/h DN32 | 8m3/h DN40 | 12m3/h DN50 | 14m3/h DN50 | 25m3/h DN65 | 30m3/h DN80 | |
| 重量 | 450kg | 850kg | 1000kg | 1200kg | 1600kg | 2000kg | |
| 電源 | 非標準電源需定制 | ||||||
-115℃～-80℃
| 型號 | LTZ10-4W | LTZ10-6W | LTZ10-10W | LTZ11-6W | LTZ11-10W | LTZ11-15W | |
| 溫度范圍 | -100℃～-65℃ | -115℃～-80℃ | |||||
| 溫控控制 | PLC控制器, 控制出口溫度,7寸觸摸屏 | ||||||
| 溫度反饋 | 溫度反饋 PT100 | ||||||
| 制冷量 | -80℃ | 0.8kW | 1.4kW | 2.1kW | |||
| -90℃ | 0.6kW | 1.1kW | 1.7kW | 1.1kW | 1.7kW | 2.8kW | |
| -100℃ | 0.8kW | 1.2kW | 2kW | ||||
| 流量/壓力 MAX | 20L/min 2bar | 20L/min 2bar | 30L/min 2bar | 20L/min 2bar | 30L/min 2bar | 40L/min 2bar | |
| 壓縮機 | 泰康、谷輪、卡萊爾 | ||||||
| 蒸發器 | 板式換熱器 | ||||||
| 變頻器 | ABB | ||||||
| 操作面板 | 7寸彩色觸摸屏顯示設定溫度和測量溫度,記錄溫度曲線，數據導出采用excel格式 | ||||||
| 安全防護 | 具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。 | ||||||
| 制冷劑 | 混合制冷劑1 | 混合制冷劑2 | |||||
| 接口尺寸 | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | |
| 標準電源380V/50Hz MAX | 6kW | 8.5kW | 17kW | 8.5kW | 17kW | 23kW | |
| 水冷外形尺寸cm | 55*100*175 | 70*100*175 | 100*150*185 | 70*100*175 | 100*150*185 | 100*150*185 | |
| 冷卻水流量/口徑（≤32℃） | 2.5m3/h G3/4 | 3.3m3/h G1 | 9m3/h DN40 | 3.3m3/h G1 | 9m3/h DN40 | 11m3/h DN40 | |
| 重量 | 200kg | 250kg | 450kg | 250kg | 450kg | 600kg | |
產品優勢：
- ?效節能：變頻壓縮機組通過內置變頻裝置隨時根據用戶冷熱負荷需求改變直流壓縮機的運?轉速，從?避免壓縮機與電加熱滿負荷對抗，保持機組穩定的?作狀態，達到節能效果。
- 快速制冷：變頻機組采?先進的變頻技術，精確控制壓縮和?機運?轉速，通過電?膨脹閥智能調節，快速制冷。
- 超低噪?：變頻機組采?變頻渦旋或雙轉?壓縮機，大大降低回旋不平衡度，使機組的振動?常?，約為常規壓縮機的1/2，結合多重降噪措施，比較安靜。
- 環境適應性?：變頻機組采?低頻啟動，啟動電流?，對電網沖擊?。對電壓的適應性較強，可寬電壓范圍下啟動。
- 壽命?：變頻機組不會頻繁啟停，有效降低機組啟停時的損耗，延?機組壽命。
- 工廠測試:每臺冷凍機組均在工廠帶負載測試不小于12小時；
