集散溫度控制系統——化學合成工藝過程控制系統
典型應用
- TCU溫控系統采用現有的熱能（如蒸汽、冷卻水及超低溫液體——即“初級系統”）基礎設施集成到用來控制工藝設備溫度的單流體系統或二級回路中。這就完成了只有一種熱傳導液體流入到反應容器的夾套中（而不是直接通入蒸汽、冷卻水或超低溫液體），通過運算控制整個反應過程溫度。

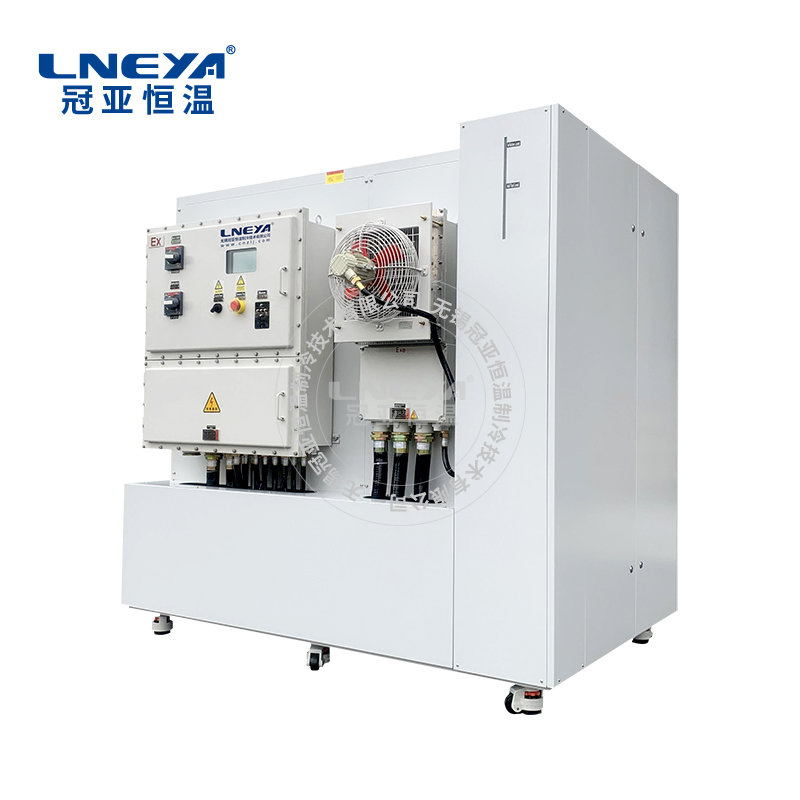

TCU溫度控制系統
配套反應釜使用，是解決化學醫藥工業用精確控溫的裝置
設備主要為反應釜提供冷熱源，廣泛應用于醫藥、精細化工等領域的加熱、冷卻、保溫、結晶、濃縮、干燥等反應。
一臺主機可以控制2~20臺不同大小，不同材質的反應釜，TCU控溫單 元是解決化學醫藥工業用精確控溫的特殊裝置，用以滿足間歇反應器溫度控制或持續不斷的工藝進程的加熱及冷卻、恒溫系統。
頭-小圖.jpg)
驗室.jpg)
ZLF系列
| 型號 | ZLF-35N ZLF-35NS ZLF-35NH ZLF-35NSH | ZLF-50N ZLF-50NS ZLF-50NH ZLF-50NSH | ZLF-80N ZLF-80NS ZLF-80NH ZLF-80NSH | ZLF-125N ZLF-125NS ZLF-125NH ZLF-125NSH | ZLF-200N ZLF-200NS ZLF-200NH ZLF-200NSH |
| 設備介質溫度范圍 | -45～250度 （根據需方提供冷源熱源決定最大溫度值） -40～135度（采用乙二醇水配方溶液可運行最寬溫度范圍） | ||||
| ZLF-N | 采用主冷源/或主熱源通過比例調節系統流量，控制進入反應釜夾套的熱量，同時還有一組用于加熱或冷卻的換熱器控制升溫或降溫 | ||||
| ZLF-NS | 具備ZLF- N功能之外，增加一組換熱器用于高溫降溫功能 | ||||
| ZLF-NH | 具備ZLF- N功能之外，增加電輔助加熱功能 | ||||
| ZLF-NSH | 具備ZLF- N功能之外，增加一組換熱器用于高溫降溫功能和電輔助加熱功能 | ||||
| 換熱器面積 | 3.5㎡ | 5㎡ | 8㎡ | 12.5㎡ | 20㎡ |
| 電加熱功能 H | 25kW | 35kW | 50kW | 65kW | 80kW |
| 后綴有H型號帶電加熱功能 | |||||
| 控制模式 | 前饋PID，模糊自建樹算法，LNEYA PLC控制器 | ||||
| 通信 | MODBUS RTU協議 RS485 接口,可選配 以太網接口/R232接口 | ||||
| 溫度控制選擇 | 反應物料溫度控制 | ||||
| 溫度反饋 | 設備導熱介質出口溫度、進口溫度、反應器物料溫度（外接溫度傳感器）三點溫度 溫度反饋：默認PT100 | ||||
| 物料溫度反饋 | 物料溫度反饋：PT100或4～20mA或通信給定 | ||||
| 溫度反饋：默認PT100 | |||||
| 物料溫度精度 | ±1℃ | ±1℃ | ±1℃ | ±1℃ | ±1℃ |
| 循環泵 | 150L/min 2.5BAR | 200L/min 2.5BAR | 400L/min 2.5BAR | 500L/min 2.5BAR | 750L/min 2.5BAR |
| 輸入、顯示 | 7寸彩色觸摸屏顯示與觸摸鍵輸入，溫度曲線顯示 | ||||
| 安全保護 | 具有自我診斷功能，過載繼電器、熱保護裝置、低液位保護、傳感器故障保護等多種安全保障功能 | ||||
| 執行閥件 | 比例調節閥 控制信號 4~20mA | ||||
| 管路材質 | SUS304 | ||||
| 接口尺寸 | DN40 | DN40 | DN50 | DN65 | DN80 |
| 外型尺寸 cm | 150*120*185 | 180*120*210 | 180*120*210 | 225*120*240 | 225*120*240 |
| 電源AC380V 50HZ | 2.3kW | 3.5kW | 4.5kW | 8kW | 10.5kW |
| 后綴H電源AC380V 50HZ | 27.3kW | 38.5kW | 54.5kW | 73kW | 90.5kW |
| 外殼材質 | 冷軋板噴塑 （標準顏色7035） | ||||
SR系列
| 型號 | SR-35N SR-35NS SR-35NH SR-35NSH | SR-50N SR-50NS SR-50NH SR-50NSH | SR-80N SR-80NS SR-80NH SR-80NSH | SR-125N SR-125NS SR-125NH SR-125NSH | SR-200N SR-200NS SR-200NH SR-200NSH |
| 設備介質溫度范圍 | -120～250度 （根據需方提供冷源熱源決定最大溫度值） -40～135度（采用乙二醇水配方溶液可運行最寬溫度范圍） | ||||
| SR-N | 一組冷卻換熱器，一組加熱換熱器，通過比例調節閥控制冷熱量進入到換熱器，再通過統一介質輸入到反應釜夾套進行換熱控溫，系統內置有膨脹罐 | ||||
| SR-NS | 具備SR- N功能之外，增加一組換熱器用于高溫降溫功能 | ||||
| SR-NH | 具備SR- N功能之外，增加電輔助加熱功能 | ||||
| SR-NSH | 具備SR- N功能之外，增加一組換熱器用于高溫降溫功能和電輔助加熱功能 | ||||
| 膨脹罐容積 | 100L | 200L | 280L | 390L | 500L |
| 換熱器面積 | 3.5㎡ | 5㎡ | 8㎡ | 12.5㎡ | 20㎡ |
| 電加熱功能 H | 25kW | 35kW | 50kW | 65kW | 80kW |
| 后綴有H型號帶電加熱功能 | |||||
| 控制模式 | 前饋PID，模糊自建樹算法，LNEYA PLC控制器 | ||||
| 通信 | MODBUS RTU協議 RS485 接口,可選配 以太網接口/R232接口 | ||||
| 溫度控制選擇 | 反應物料溫度控制 | ||||
| 溫度反饋 | 設備導熱介質出口溫度、進口溫度、反應器物料溫度（外接溫度傳感器）三點溫度 溫度反饋：默認PT100 | ||||
| 物料溫度反饋 | 物料溫度反饋：PT100或4～20mA或通信給定 | ||||
| 溫度反饋：默認PT100 | |||||
| 物料溫度精度 | ±1℃ | ±1℃ | ±1℃ | ±1℃ | ±1℃ |
| 循環泵 | 200L/min 2.5BAR | 250L/min 2.5BAR | 400L/min 2.5BAR | 500L/min 2.5BAR | 750L/min 2.5BAR |
| 輸入、顯示 | 7寸彩色觸摸屏顯示與觸摸鍵輸入，溫度曲線顯示 | ||||
| 安全保護 | 具有自我診斷功能，過載繼電器、熱保護裝置、低液位保護、傳感器故障保護等多種安全保障功能 | ||||
| 執行閥件 | 比例調節閥 控制信號 4~20mA | ||||
| 管路材質 | SUS304 | ||||
| 接口尺寸 | DN40 | DN40 | DN50 | DN65 | DN80 |
| 外型尺寸 cm | 150*120*185 | 180*140*240 | 180*140*240 | 220*180*265 | 220*180*265 |
| 電源AC380V 50HZ | 2.3kW | 3.5kW | 4.5kW | 8kW | 10.5kW |
| 后綴H電源AC380V 50HZ | 27.3kW | 38.5kW | 54.5kW | 73kW | 90.5kW |
| 外殼材質 | 冷軋板噴塑 （標準顏色7035） | ||||
產品優勢：
TCU溫度控制單元采用現有的熱能(如蒸汽、冷卻水或超低溫液體–即“初級系統”)集成到用來控制工藝設備溫度的單流體系統或二級回路中，構成單熱傳導液體在反應容器夾套中的非接觸式溫度控制系統
- 用戶可以在一個較寬的溫度范圍得到一個密閉的、可重復的溫度控制，可實現-120度～300度控溫；
- 避免了傳統設備設施的更換及夾套維護的需求;較小的流體體積也保證了控制回路快速的反應并且熱反應延遲很?。?/span>
- 內置電加熱導熱油輔助系統，可根據需求自動開啟輔助加熱系統，降低蒸汽使用壓力；
- 可以通過快速運行準確配比各熱量需求，達到節省能源目的；
- 通過準確快速運算控制整個反應過程溫度，對于整個反應過程中出現放熱和吸熱反應進行快速響應控制；
- 預留有標準化接口，可根據實際需求增加冷熱源換熱模塊；
- 可選擇控制反應過程溫度和單流體溫度，同時反應過程溫度與導熱單流體溫度之間的溫差是可設定可控制的；
-120~+250控溫范圍
±0.5控溫精度
可定制
