WTD微通道系列

product & project

微通道/管式反應器專用

典型應用

針對微通道反應器持液量少換熱能力強、循環系統壓降大特點專門設計開發。優化溫度采樣及響應速度,專門設計控制算法,能快速響應到控溫穩定。增強循環泵能力設計,滿足反應器高壓降需求。持續高溫降溫技術,滿足在高溫放熱反應時,需要冷熱恒溫控制時穩定運行。

25000㎡

生產車間

超3億

年產值

16000+

服務客戶提供控溫解決方案

WTD微通道系列

微通道/管式反應器專用

控溫范圍：-70℃~ +250℃
特點：針對微通道反應器持液量少、換熱能力強、循環系統壓降大特點專門設計開發。

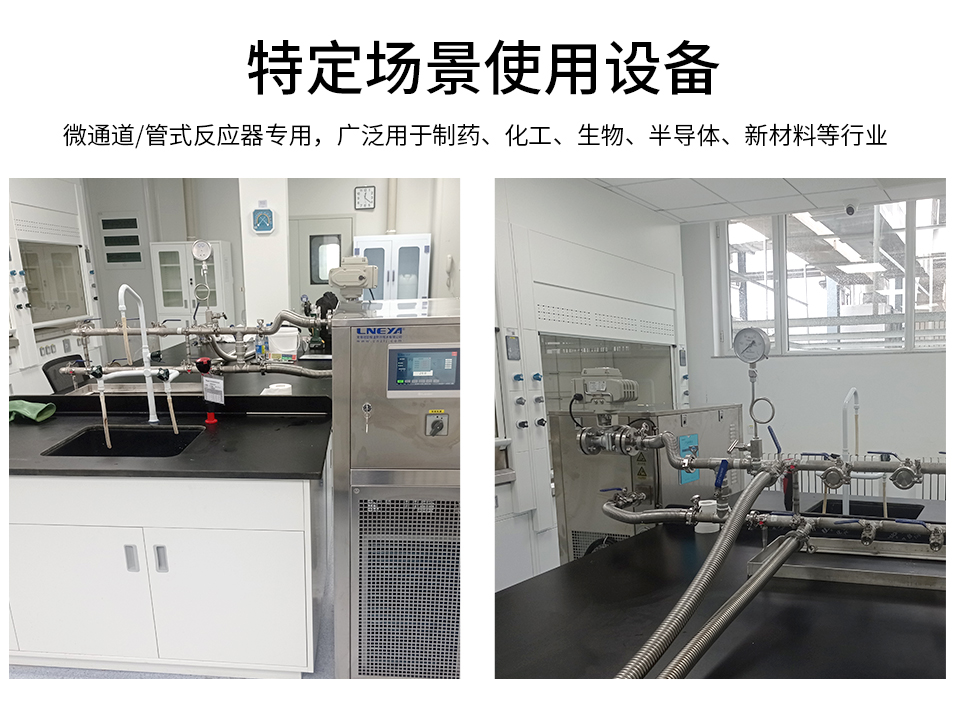

應用：各種反應器蒸餾或萃取系統、實驗室、大學、研究所、航空航天、汽車工業、半導體和電氣測試、化學、制藥、石化、生化、研發車間、航空航天和生物等行業。

觀看視頻了解更多

WTD微通道系列

型號		WTD-120M	WTD-255	WTD-455	WTD-755	WTD-275V
溫度范圍		-5°C～120°C	-25°C～200°C	-45°C～250°C	-70°C～200°C	-20°C～300°C
溫控精度		±0.3℃
溫度分辨率		0.1K

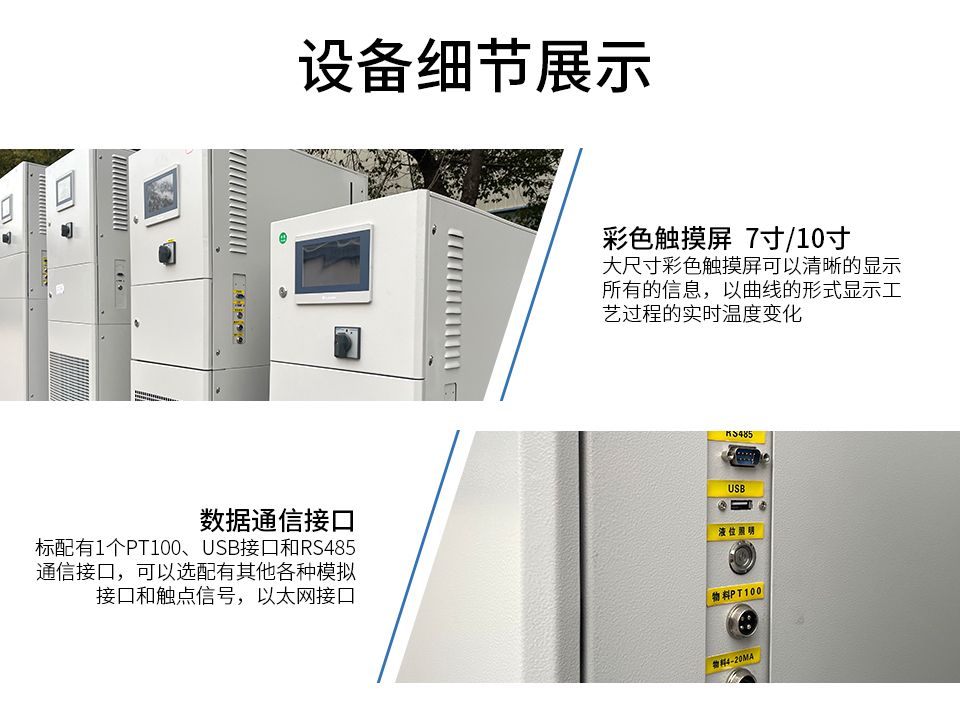

操作面板		7寸彩色觸摸屏
數據曲線		數據曲線記錄
數據導出		U盤excel格式
控制模式		模糊PID自適應控制器
通信接口		RS485 Modbus RTU協議
加熱功率		2kW	5.5kW	5.5kW	5.5kW	7.5kW
冷卻能力 kW AT	300°C					7.5kW
	200°C		5.5kW	5.5kW	5.5kW	7.5kW
	100°C	1.5kW	5.5kW	5 kW	5 kW	7.5kW
	20°C	1 kW	5.5kW	5 kW	5 kW	5.5kW
	-15°C		2.5kW	4 kW	4 kW	2.5kW
	-35°C			1.5kW	3 kW
	-60°C				1.1kW
循環泵 max		7L/min 2.5bar	25L/min 3bar	25L/min 3bar	25L/min 3bar	25L/min 3bar
接口尺寸		R1/2	R3/4	R3/4	R3/4	R3/4
溫度傳感器		PT100	PT100	PT100	PT100	PT100
壓縮機		日立、泰康、谷輪、松洋、卡萊爾等
蒸發器		板式換熱器	板式換熱器	板式換熱器	板式換熱器	板式換熱器
冷卻方式		風冷	風冷+水冷	風冷+水冷	風冷+水冷	風冷+水冷
節流方式		熱力膨脹閥	電子膨脹閥	電子膨脹閥	電子膨脹閥	電子膨脹閥
干燥過濾器		丹佛斯	丹佛斯	丹佛斯	丹佛斯	丹佛斯
載冷劑		合成導熱油	合成導熱油	合成導熱油	合成導熱油	合成導熱油
制冷劑		R404A	R404A	R404A	R404A R23	R404A
管路材質		SUS304	SUS304	SUS304	SUS304	SUS304
超高溫降溫技術		是	是	是	是	是
金屬保溫軟管		1m*2根	1.8M*2根	1.8M*2根	1.8M*2根	1.8M*2根
接觸器\斷路器		施耐德	施耐德	施耐德	施耐德	施耐德
尺寸		355675	5570175	5570175	7085185	5570175
重量		60KG	195KG	205KG	325KG	245KG
電源 380V 50HZ		220V 3.1kW	9.5kW MAX	10kW MAX	12kW MAX	15kW MAX
外殼材質		冷軋板噴塑（標準顏色7035）

WTD微通道系列雙溫區

型號		WTD-255-2T 雙溫區 WTD-255W-2T 雙溫區		WTD-455-2T 雙溫區 WTD-455W-2T 雙溫區
溫度范圍		-25°C～200°C		-45°C～250°C
溫控精度		±0.3℃
溫度分辨率		0.1K
操作面板		7寸彩色觸摸屏
數據曲線		數據曲線記錄
數據導出		U盤excel格式
控制模式		模糊PID自適應控制器
加熱功率		5.5kW	5.5kW	5.5kW	5.5kW
冷卻能力 kW AT	250°C			5.5kW	5.5kW
	200°C	5.5kW	5.5kW	5.5kW	5.5kW
	100°C	5kW	5kW	5 kW	5kW
	20°C	5kW	5kW	5 kW	5kW
	-15°C	2 kW	2 kW	4 kW	4kW
	-35°C			1.5kW	1.5kW
流量/壓力 MAX		25L/min 3bar 雙路		25L/min 3bar 雙路
接口尺寸		R3/4 雙路		R3/4 雙路
溫度傳感器		PT100		PT100
		顯示 2組進出口液體溫度		顯示 2組進出口液體溫度
壓縮機		日立、泰康、谷輪、松洋、卡萊爾等
蒸發器		板式換熱器		板式換熱器
冷卻方式		風冷+水冷		風冷+水冷
節流方式		電子膨脹閥		電子膨脹閥
干燥過濾器		丹佛斯		丹佛斯
載冷劑		合成導熱油		合成導熱油
制冷劑		R404A		R404A
管路材質		SUS304		SUS304
超高溫降溫技術		是		是
金屬保溫軟管		1.8M*4根		1.8M*4根
接觸器\斷路器		施耐德		施耐德
尺寸 cm		70100175		70100175
重量		325KG		365KG
電源 380V 50HZ		19kW MAX		20kW MAX
外殼材質		冷軋板噴塑（RAL7035）

WTD微通道系列

型號		WTD-2A38W-2TPEX		WTD-4A38W-2TPEX		WTD-7A50WPEX
溫度范圍		-25～200°C	-25～200°C	-45～200°C	-45～200°C	-70～200°C
溫控精度		±0.5℃
溫度分辨率		0.1K
操作面板		西門子7寸彩色防爆觸摸屏
數據曲線		數據曲線記錄
數據導出		U盤excel格式
控制系統		冠亞控制系統
系統循環流體		30L+30L		30L+30L		50L
膨脹罐容積		120L		120L		100L
加熱功率		38kW	38kW	38kW	38kW	50kW
加熱器		電加熱器加熱功率3W/cm2
加熱執行件		調壓執行器4～20mA控制
制冷能力	200°C	38kW	38kW	38kW	38kW	50kW
	100°C	38kW	38kW	38kW	38kW	50kW
	20°C	38kW	38kW	38kW	38kW	50kW
	-15°C	15kW	15kW	20kW	20kW	40kW
	-35°C			11kW	11kW	25kW
	-60°C					12kW
流量/壓力 MAX		250L/min 3bar	250L/min 3bar	250L/min 3bar	250L/min 3bar	250L/min 3bar
油接口尺寸		DN50 PN16
冷卻水換熱器		套管式換熱器
冷卻水量		25立方/時 1BAR～4bar max 接口尺寸DN65 PN10		28立方/時 1BAR～4bar max 接口尺寸DN65 PN10		28立方/時 1BAR～4bar max DN65 PN10
壓縮機		日立、泰康、谷輪、松洋、卡萊爾等
溫度傳感器		PT100 每組進出口液體溫度
節流方式		電子膨脹閥
干燥過濾器		丹佛斯
載冷劑		合成導熱油
管路材質		SUS304
低壓電氣		施耐德/西門子
超高溫降溫技術		是
尺寸 cm		250200220		250200220		250200220
重量		2500KG		2600KG		2600KG
電源 380V 50HZ		110kW MAX		125kW MAX		120kW MAX
防爆形式		正壓防爆防爆產品安裝許可證號：PCEC-2017-B025
外殼材質		冷軋板噴塑（RAL7035）

產品優勢：

制冷加熱控溫系統主要應用于醫藥化工行業冷熱源動態恒溫控制，為反應釜、微通道反應器、蒸餾系統、材料老化測試等提供精確溫度控制，控溫范圍從-120到+350℃。采用公司自研的無模型自建樹算法和一般抗滯后串級算法相結合，提升溫度控制精度，導熱介質精度±0.1℃，反應物料精度±0.5℃。
