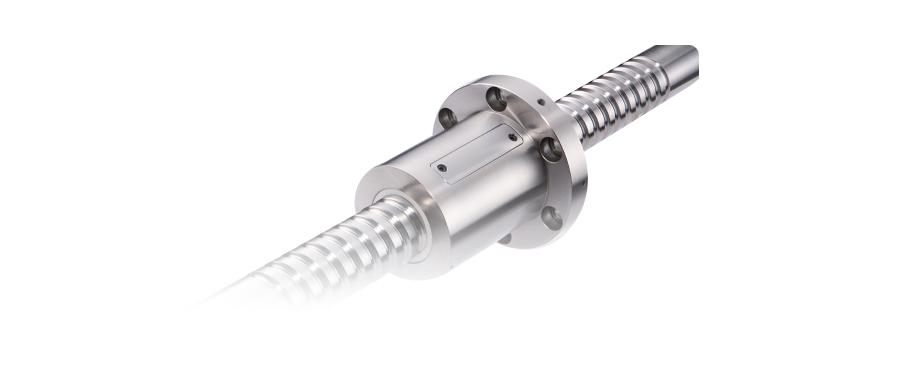

PMI滾珠絲杠 - 導程精度

導程量測曲線
	導程曲線各名詞定義
	T+E 累積代表導程 為一直線，代表實際累積導程的傾向。這是以激光檢測后的數據經最小平方值方法算出。 P 容許值。 a 實際測量值。 T 累積基準導程 指定目標值 在有效螺紋范圍內，累積基準導程減累積公稱導程的差謂之。亦即考慮運轉時之熱膨脹、彈性變形等因素，而事先將累積公稱導程于正負方向加以補正，并據此制作絲桿。其值依實驗或經驗而定。 E 累積代表 導程之誤差 累積代表導程減累積基準導程的值。此值可有正負值。 e 變動 在有效螺紋長度范圍內的最大幅寬。 e300 在有效螺紋長度范圍內任取300mm的最大幅寬。 e2π 螺桿轉動1圈的范圍內，螺帽對應于任意的回轉角的軸方向移動量的實測值與基準值的差的最大幅寬。
	累積導程的誤差(±E)和變動(e)的容許值
	單位：μm 有 效 螺 紋 長 度 (mm) 精密等級 Co C1 C2 C3 C4 C5 超過 以下 E e E e E e E e E e E e 315 4 3.5 6 5 8 7 12 8 12 12 23 18 315 400 5 3.5 7 5 9 7 13 10 14 12 25 20 400 500 6 4 8 5 10 7 15 10 16 12 27 20 500 630 6 4 9 6 11 8 16 12 18 14 30 23 630 800 7 5 10 7 13 9 18 13 20 14 35 25 800 1000 8 6 11 8 15 10 21 15 22 16 40 27 1000 1250 9 6 13 9 18 11 24 16 25 18 46 30 1250 1600 11 7 15 10 21 13 29 18 29 20 54 35 1600 2000 18 11 25 15 35 21 35 22 65 40 2000 2500 22 13 30 18 41 24 41 25 77 46 2500 3150 26 15 36 21 50 29 50 29 93 54 3150 4000 32 18 44 25 60 35 62 35 115 65 4000 5000 52 30 72 41 76 41 140 77 5000 6300 65 36 90 50 95 50 170 93 6300 8000 110 62 120 62 210 115 8000 10000 157 75 260 140
	任意300mm(e300)以及任意導程(e2π)
	e300 單位：μm 精密等級 Co C1 C2 C3 C4 C5 C6 C7 C10 JIS 3.5 5 - 8 - 18 - 50 210 PMI 3.5 5 7 8 12 18 25 50 210
	e2π 單位：μm 精密等級 Co C1 C2 C3 C4 C5 JIS 3 4 - 6 - 8 PMI 3 4 4 6 8 8
